Tuotetiedot

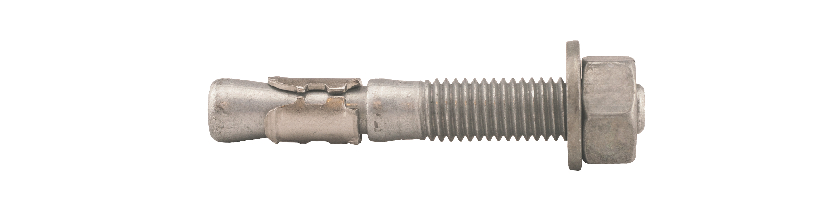

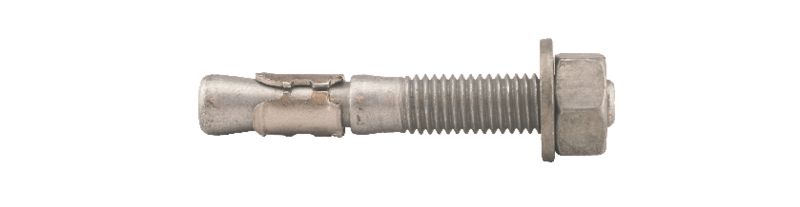

Kiila-ankkuri
Kuumasinkitty MFT 1000
- Tuotenro:
- 850913
- EAN/GTIN::
- 7034358509130
- Mitat (S x max kiinnitys/P):
- M12 x 7/80 mm
- Mitat:
- M12
- Max kiinnitys:
- 7 mm
- Pituus:
- 80 mm
- Pinnoite:
- Kuumasinkitty
- :
- CE-ETA
- Poraussyvyys:
- 80 mm
- Kierteen pituus:
- 40 mm
- Kpl/pkt:
- 25
Ominaisuudet
MFT:n kuumasinkitty kiila-ankkuri kuuluu C3-korroosioluokkaan
Testattu suolakammiossa 1.000 tunnin ajan
ETA-13/0366-hyväksytty ja CE-merkitty halkeilemattomalle betonille, jonka lujuus on vähintään K20/25
Korkeat ulosvetoarvot, mutta vaatii hyväksytyn reunaetäisyyden ja keskinäisen etäisyyden
Testattu suolakammiossa 1.000 tunnin ajan
ETA-13/0366-hyväksytty ja CE-merkitty halkeilemattomalle betonille, jonka lujuus on vähintään K20/25
Korkeat ulosvetoarvot, mutta vaatii hyväksytyn reunaetäisyyden ja keskinäisen etäisyyden
LISÄTIETOJA

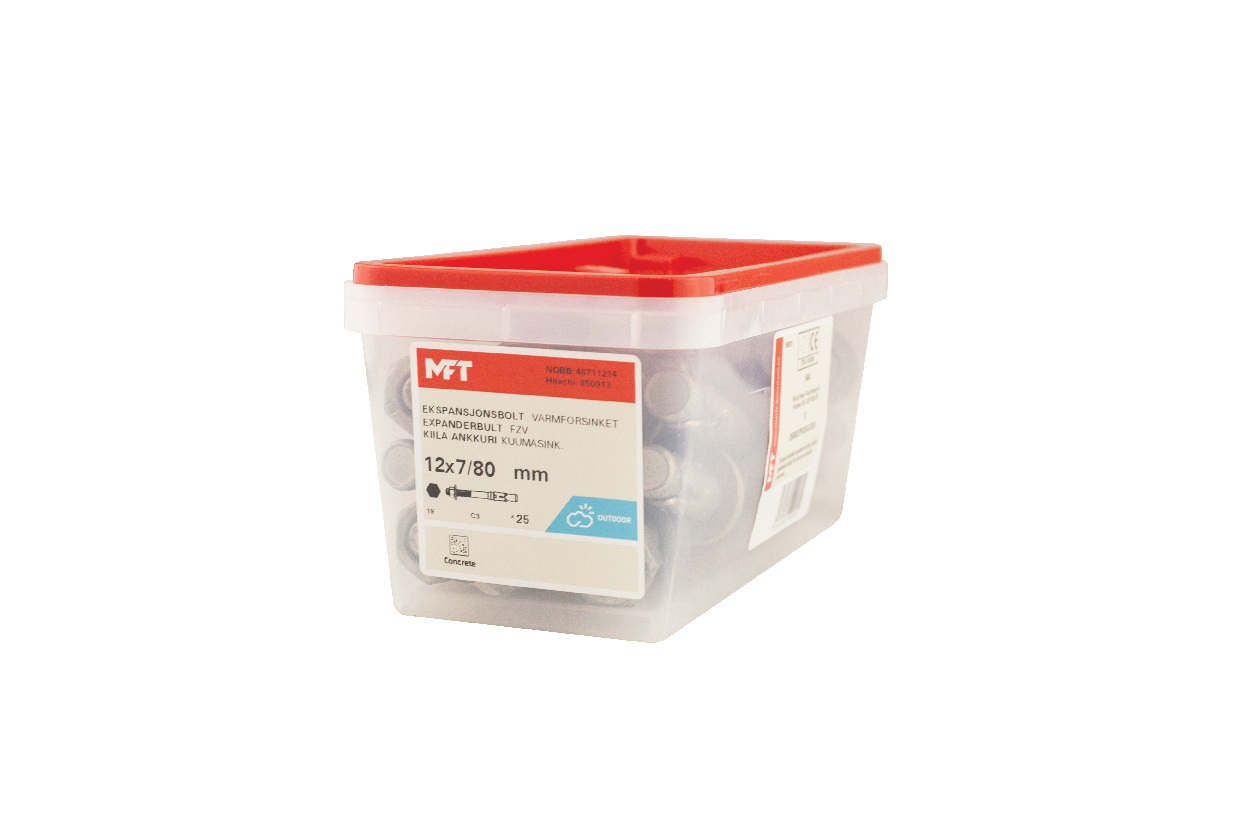

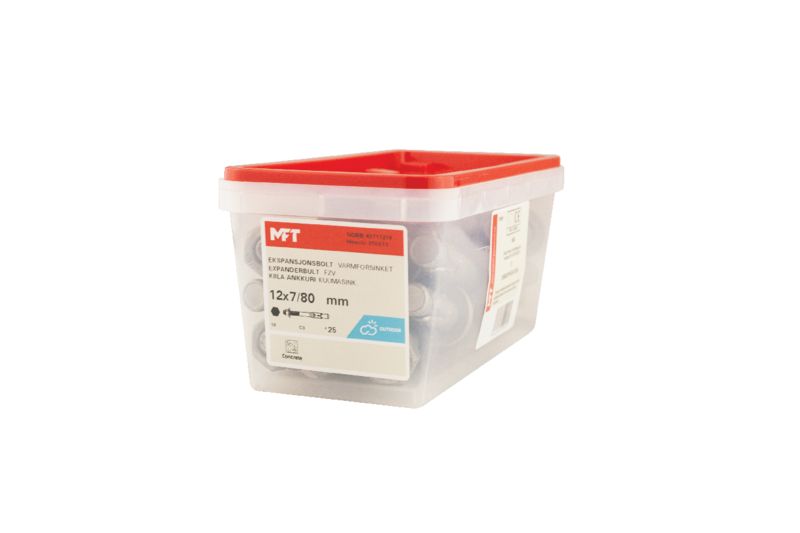

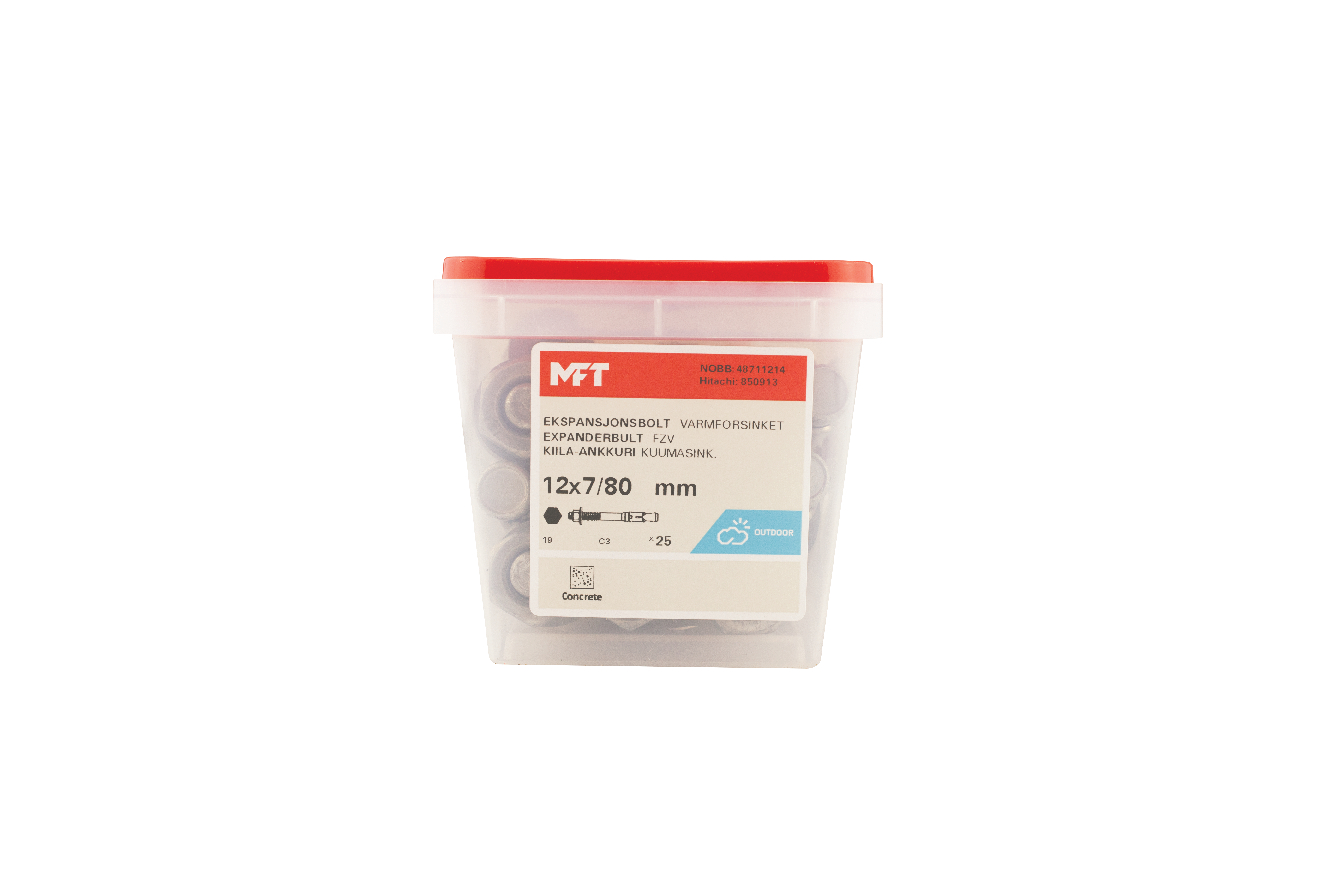

MFT-kiila-ankkuri on ETA-13/0366 hyväksytty ja CE-merkitty. Toimitetaan muovilaatikossa, 25 kpl/pkt.
Soveltuu sisä- ja ulkokäyttöön. Soveltuu teräksen ja puun (metallirakenteet, helat, kannattimet, kaiteet, ritilät, puurakenteet jne.) kiinnittämiseen betonialustaan. Läpiasennuksessa porausreiän halkaisijan tulee olla samankokoinen kiila-ankkurin kanssa. Ankkuri lyödään betoniin vasaralla. Kun mutteri osuu aluslaattaan, ankkuri lukitaan mutterilla. Kun mutteri on kiristetty, ankkuriosan ulokkeet liukuvat ylös ja saavat aikaan laajenemisen.
Mitat | Asennus- syvyys | Max ulosveto K20/25 | Max ulosveto K30/35 | Max ulosveto K40/50 | Max vääntö K20-60 | Vääntö- momentti | Hylsy nro |
---|---|---|---|---|---|---|---|
M6 | 30 | 1,3 kN | 1,5 kN | 1,7 kN | 1,6 kN | 6 Nm | 10 |
M6 | 35 | 2,4 kN | 2,8 kN | 3,2 kN | 2,8 kN | 6 Nm | 10 |
M8 | 30 | 1,4 kN | 1,6 kN | 1,8 kN | 1,9 kN | 15 Nm | 13 |
M8 | 40 | 3,6 kN | 4,2 kN | 4,8 kN | 4,4 kN | 15 Nm | 13 |
M10 | 35 | 2,5 kN | 2,9 kN | 3,3 kN | 2,2 kN | 25 Nm | 17 |
M10 | 50 | 4,8 kN | 5,6 kN | 6,3 kN | 6,5 kN | 25 Nm | 17 |
M12 | 45 | 3,5 kN | 4,3 kN | 4,9 kN | 3,0 kN | 50 Nm | 19 |
M12 | 60 | 9,5 kN | 11,6 kN | 13,4 kN | 10,5 kN | 50 Nm | 19 |
M16 | 65 | 6,0 kN | 7,3 kN | 8,5 kN | 13,7 kN | 100 Nm | 24 |
M16 | 85 | 16,7 kN | 20,4 kN | 23,5 kN | 19,3 kN | 100 Nm | 24 |
M20 | 95 | 17,0 kN | 20,7 kN | 24,0 kN | 19,3 kN | 100 Nm | 30 |
